測力杠杆校準拉力91看片网站入口測量誤差手机看片网

2、測量模型
ΔF=F2-F1                    (1)
式中:ΔF一拉力91看片网站入口示值誤差;F1一拉力91看片网站入口示值;F2一測力杠杆產生的力值。
3、誤差來源過程手机看片网

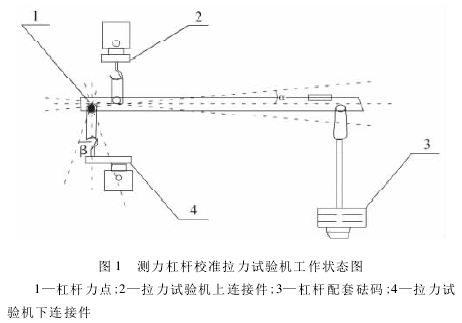

測力杠杆校準拉力91看片网站入口實際狀態如圖1所示，依據對標準測力杠杆的特性進行係統理論手机看片网，杠杆力點端和拉力91看片网站入口的下連接件聯接後的受力軸線垂直度、杠杆尺身水平度和杠杆配套砝碼的質量誤差是測力杠杆在校準拉力91看片网站入口過程中的標準器具引入的附加不確定度分量，具體如下:
(1)杠杆水平度引入的相對不確定度u1;
(2)杠杆力點端受力軸線垂直度引入的相對不確定度u2;
(3)杠杆配套砝碼示值誤差引入的相對不確定度u3;
(4)測量重複性引入的相對不確定度u4;
(5)被校拉力91看片网站入口分辨力引入的不確定度u5.
4、不確定度分量計算
4.1杠杆水平度引入的相對不確定度u1
理論計算和實際試驗表明，若杠杆水平度控製在0.05%以內，則由水平角度引入的誤差為±0.03%，以均勻分布估計:

4.2杠杆力點端受力軸線垂直度引入的相對不確定度u2
理論計算和實際試驗表明，當杠杆呈水平狀態時，如果杠杆下連接器偏心距離與杠杆短臂長度的一致性誤差控製在12%以內，杠杆支點端傾斜角度控製在±0.5°以內，則由垂直角度引入的誤差為±0.05%，以均勻分布估計:

4.3杠杆配套砝碼示值誤差引入的相對不確定度u3
依據JJG808一2014《標準測力杠杆檢定規程》的要求杠杆配套力值砝碼質量的允許誤差為±0.02%，以均勻分布估計:

4.4測量重複性引入的相對不確定度u4

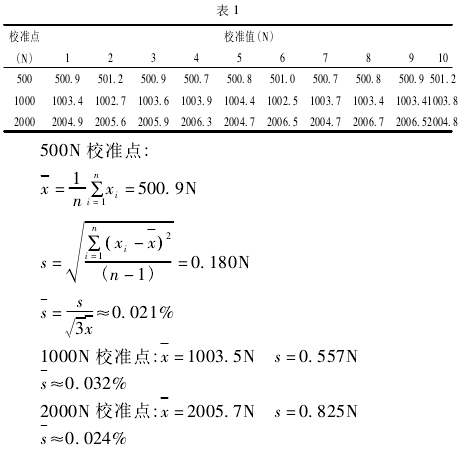

以恒宇儀器電子拉力91看片网站入口為例，在重複性條件下，用測力杠杆分別對其500N,1000N和2000N示值點連續重複測量10次，相應測量結果如表1所示:

在實際拉力機校準過程中測量次數為三次，因此取三個校準點中重複性不確定度大值為重複性分量(1000N處):u4=0.032%
4.5被校拉力91看片网站入口分辨力引入的不確定度u5
依據JJG75-2008《電子式萬能91看片网站入口檢定規程》的91看片网站入口分辨力判定規則要求，被校拉力機在開機狀態下示值得波動範圍為4個字，則分辨力為0.3N，以均勻分布估計:

5、相對合成擴展不確定度評定

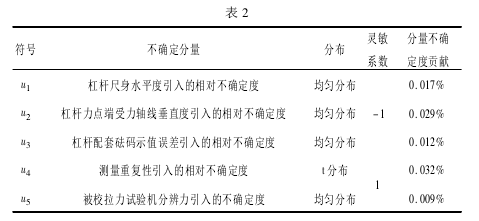

測量結果的不確定度分量匯總(見表2)

6、結束語
通過對測力杠杆校準拉力91看片网站入口的測量過程手机看片网可以看出，使用0.1級標準測力杠杆可以滿足0.5級電子式拉力91看片网站入口的檢定或校準。在校準的過程中隻要對杠杆的水平度和杠杆力點端受力軸線垂直度進行有效的控製，完全可以保證校準結果的準確可靠。
